電氣百科：電纜橋架有哪些種類

一、電纜橋架是使電線、電纜、管纜鋪設達到標準化、系列化、通用化的電纜鋪設裝置，電老虎平臺為大家歸納一下目前市面上的幾類電纜橋架：

1 、梯級式電纜橋架

　　CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。

　　 2 、托盤式電纜橋架

　　托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。適用于動力電纜的安裝，也適合于控制電纜的敷設。

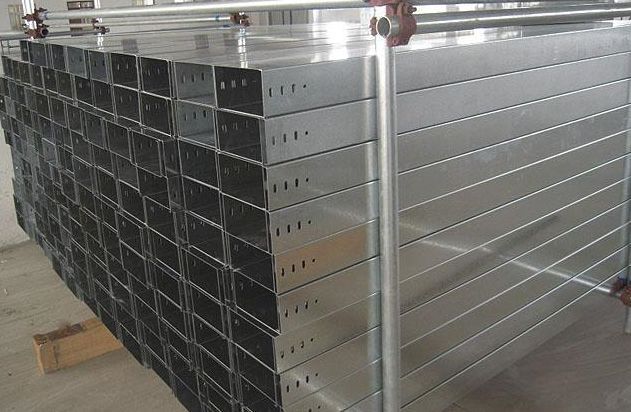

　　 3 、槽式電纜橋架

　　槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。

　　4 、大跨距電纜橋架

　　當前大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）、切割方便、不需維護等優越性。

　　 5 、組合式電纜橋架

　　組合式電纜橋架是一種新型橋架，是電纜橋架系列中的第二代產品。它適用各項工程、各種單位、各種電纜的敷設，它具有結構簡單、配置靈活、安裝方便、形式新穎等特點。

不同的電纜橋架各有優缺點，應根據實際需要選擇不同種類的橋架。

二、安裝要求

電纜橋架安裝時應注意

關于電纜橋架安裝時應注意的幾點說明：

（1）.外觀檢查

電纜橋架進人施工現場,應提交下列資料產品出廠合格證、省市級質監站定期檢驗報告及有關技術鑒定文件等電纜橋架板材厚度應滿足有關要求。熱鍍鋅的電纜橋架鍍層表面應均勻,無過燒、掛灰、局部未鍍鋅等缺陷。靜電噴塑應平整、光滑、均勻、不起皮,無氣泡、水泡橋架本身應平整,無扭曲變形,內壁應光滑、無毛刺橋架焊縫表面應均勻,不得有漏焊、裂紋、燒穿等缺陷。

（2）.電纜橋架的安裝位置

橋架水平敷設時,距地高度一般不宜低于2.5m。橋架多層敷設時,為了散熱、維護以及防干擾的需要,橋架層間應留有一定的距離電纜橋架在與各種管道平行敷設時,其凈距應符合有關的規定。

（3）.支吊架的安裝

電纜橋架的支吊架質量應符合現行的有關技術標準電纜橋架水平敷設時,支撐跨距一般為1.5~3m一試垂直敷設時,固定間距不宜大于2m兩相鄰橋架托臂之間水平高度差不應大于10mm,兩相鄰橋架托臂垂直中線的垂直偏差不應大于20mm

1、電纜橋架作為布線工程的一個配套項目,尚無專門的規范指導,個生產廠家的規格程式缺乏通用性,因此,設計選型過程應根據弱電各個系統纜顯得類型、數量,合理選定適用的橋架。

(1)確定方向：根據建筑平面布置圖,結合空調管線和電氣管線等設置情況、方便維修,以及電纜路由的疏密來確定電纜橋架的最佳路由。在室內,盡可能沿建筑物的墻、柱、梁及樓板架設,如許利用綜合管廊架設時,則應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉,如無其它管架借用,則需自設立(支)柱。

(2)荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。

(3)確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層數。

(4)確定安裝方式：根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的,此外,根據橋架結構選折相應的蓋板。

(5)繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。

2、如與電力電纜橋架合用時,應將電力電纜和弱電電纜各直一側,中間采用隔板分隔。

3、弱電電纜與其它低電壓電纜合用橋架時,應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜,避免相互間的干擾。

4、其它安裝

(1)電纜橋架由室外進入建筑物內時,橋架向外的坡度不得小于1/100。

(2)電纜橋架與用電設備交越時,其間的凈距不小于0.5m。

(3)兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。

(4)在平行圖上繪出橋架的路由,要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪 制橋架敷設軸側圖,則對材料統計將更精確。

直線段：注明全長、橋架層數、標高、型號及規格。

拐彎點和分支點:注明所用轉彎接板的型號及規格。

升降段：注明標高變化,也可用局部大樣圖或剖面圖表示。

（5）橋架支撐點,如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高,可同意在平面上列表說明,也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

(6)電纜引下點位置及引下方式,一般而言,大批電纜引下可用垂直彎接板和垂直引上架,少量電纜引下可用導板或引管注明引下方式即可。

(7)電纜橋架宜高出地面2.2米以上,橋架頂部距頂棚或其它障礙物不應小于0.3米,橋架寬度不宜小于0.1米,橋架內橫斷面的填充率不應超過50%。

(8)電纜橋架內纜線垂直敷設時,在纜線的上端和每間隔1.5米處應固定在橋架的支架上,水平敷設時,在纜線的首、尾、轉彎及每間隔3~5米處進行固定。

（9）在吊頂內設置時,槽蓋開啟面應保持80 (毫米的垂直凈空,線槽截面利用率不應超過 50%。

(10)布放在線槽的纜線可以不綁扎,槽內纜線應順直,槽內纜線應順直,盡量不交叉,纜線不應溢出線槽,在纜線進出線槽部位,轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5米固定在纜線支架上

(11)在水平、垂直橋架和垂直線槽中敷設線時,應對纜線進行綁扎。4對線電纜以24根為束,25對或以上主干線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5米,扣間距應均勻,松緊適度。

(12)橋架水平敷設時,支撐間距一般為1.5-3m,垂直敷設時固定在建筑物構體上的間距宜小于2m。

(13)金屬線槽敷設時,在下列情況下設直至架或吊架：線槽接頭處；間距3m；離開線槽兩端口0.5m處；轉彎處。

5、材料統計

(1)橋架：分別統計出各種型號規格橋架的全長,除一該橋架的標準長度,得出橋架的數量外,再增加1%－2%的余量。

(2)立柱：如采用統一規格的立柱,可用橋架全長除以平均立柱間距,得出立柱數,再增加2%～4%余量。如立柱規格不一,則需分別統計。

(3)托臂：橋架全長除以托臂平均間距,再增加1%～2%余量,極為總需量。

(4)其它部件：按其主體數乘以一定比例(視總廠而定)求得其總數。

三、選購要點

1．電纜橋架結構類型選擇

　　在工程設計文件中通?；\統地將電纜橋架稱呼為“橋架”，并未指出具體的結構特征，不同類型、不同制作材料的電纜橋架價格相差較大，且結構類型的混亂會帶來工作現場散熱、機械防護方面的問題。故在設計階段應要求設計人員根據工程環境特征和技術要求，合理選擇電纜橋架的結構特征，并在平面圖的型號標注和材料表中進行清晰地表達。

　　2．電纜橋架材質選擇

　　電纜橋架的材質是電纜橋架工程設計常見的另外一個問題。按照材料劃分，電纜橋架主要有鋼制、玻璃鋼和鋁合金幾種。玻璃鋼電纜橋架的特點是質量輕，比重僅為碳鋼的1/4；耐水性和耐腐蝕性好，適合化工廠。不易燃燒，難燃型玻璃鋼電纜橋架的氧指數≥32。使用壽命長，一般設計壽命為20年，但價格是鋼制電纜橋架的3倍。施工的優越性在于切割方便、組裝靈活，安裝無需動火，這對于爆炸危險環境并且工程工期緊張的化工廠工程意義尤其重大，因為在爆炸危險環境，工程動火安裝時化工廠必須停產，經濟效益必受影響。鋁合金電纜橋架重量也很輕，由于鋁、鋼比重不同（Al=2.7，Fe=7.86），按重量計算，鋁鋼之比約為1：3。鋁合金電纜橋架外形尺寸、荷載特性均與鋼質橋架基本相近。就費用而言，鋁合金橋架的造價比鍍鋅鋼制電纜橋架要高20%，使用壽命是鋼制電纜橋架的5倍以上。

　　3．電纜橋架表面防腐層類別選擇

　　工程設計中常見的第三個問題是電纜橋架型號沒有標注防腐層的類別，也沒有統一的文字說明。此問題在現實中有教訓，如我國承擔總承包的印尼某工程，鋼制電纜橋架的表面防腐處理沒有進行鹽霧試驗，完工不久橋架就銹蝕得相當嚴重，不得不更換。電纜橋架的表面防腐層類別主要有熱浸鋅、鍍鋅鎳、冷鍍鋅、粉末靜電噴涂等方式，生產廠家資料顯示：熱浸鋅工藝壽命不小于40年，適用于室外重腐蝕環境，造價高；鍍鋅鎳工藝壽命不小于30年，也適用于室外重腐蝕環境，造價高；冷鍍鋅工藝壽命不小于12年，適用于室外輕腐蝕環境，造價一般；粉末靜電噴涂工藝壽命不小于12年，適用于室內常溫干燥環境，價格一般。設計人員應該根據工程環境條件合理選擇電纜橋架的表面防腐層類別，并在設計文件中清晰地表達。

　　4．電纜橋架防火等級選擇

　　電纜橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準的要求。在工程防火要求較高的場所，不宜采用鋁合金電纜橋架。

　　在相同規格下，阻燃型電纜橋架比鋼制電纜橋架貴2.2倍，使用壽命是鋼制電纜橋架的5倍以上，重量比鋼制電纜橋架重30%。防火型電纜橋架比鋼制電纜橋架稍貴，使用壽命是鋼制電纜橋架的3倍以上，重量與鋼制電纜橋架基本相同。

　　5．電纜橋架填充率的選擇

　　電纜梯架、托盤寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40%～50%，控制電纜可取50%～70%，且宜預留10%～25%工程發展余量。

　　6．電纜橋架載荷等級的選擇

　　在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m時，則工作均布荷載應滿足要求。各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。

　　7．電纜橋架的規格尺寸選擇

　　工程實際中，在電纜橋架的規格尺寸選擇方面的問題是要么偏大，要么偏緊張。如何合理地選擇電纜橋架的規格尺寸呢？《民用建筑電氣設計規范》（JGJ16-2008）中8、10、7條規定：“電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40%；控制電纜不應大于50%?！?/p>

　　8．根據電纜彎曲半徑選擇電纜橋架

　　在選擇電纜橋架的彎通或引上、引下裝置時，不應小于電纜橋架內電纜最小允許彎曲半徑。

　　9．材料統計方面的問題

　　設計圖紙在材料統計方面存在的主要問題：

　　1）漏項。有的統計托架材料時僅僅統計直通部分，彎通部分不統計；有的材料表干脆沒有支吊架一項。對于工程總承包公司而言，漏項帶來的后果是在項目報價階段導致報價偏低，而在項目執行階段采購部門老是和供貨商簽訂增補合同，從而導致總承包公司利潤的降低。

　　2）錯項。原因在于很多設計人員對于一些概念不清，有的把彎通、支吊架算作附件，有的把蓋板當成主材。實際上，電纜橋架的“托架”包括直通和彎通兩部分。電纜橋架的“附件”包括各種連接板、蓋板、隔板、壓板、終端板、引下件、緊固件等。附件在材料表中不開列，由供貨商隨貨配套供應，成本打入托架的單價部分，工程中不需要供貨商單獨報價。而“支吊架”包括托臂、立柱、吊架等，需要單獨開列，工程中供貨商需要單獨報價。

　　3）統計量偏差大，通常是數量偏少。那么工程報價中如何比較準確地統計電纜橋架的材料呢？一般而言，托架的直通部分可考慮1%～2%的裕量，彎通部分則直接統計數量。橋架全長除以平均立柱間距（戶外立柱跨距一般采取6m，室內立柱跨距一般采取3m），得到立柱數，增加2%～4%裕量。而橋架全長除以支吊架平均間距，得到支吊架數，再考慮1%～2%裕量。至于支吊架的間距，戶內直線段支吊架間距一般取1.5～3m，垂直安裝的支架間距不大于2m。非直線段的支吊架配置應當遵守規范規定：當彎通彎曲半徑小于300mm時，應在距非直線段與直線結合處300～600mm的直線段側設置一個支吊架；當彎通彎曲半徑不小于300mm時，除在距非直線段與直線結合處300～600mm的直線段側設置一個支吊架外，在非直線段中部應增設一個支吊架。

電纜橋架的選型設計

　　1、 確定環境條件環境條件一般有三種：腐蝕環境、正常環境、特殊環境。

2、 根據多數電纜走向，在室內可沿著、柱、梁、樓板走，在室外盡可能沿工藝管道走。

　　3、 計算荷重計算在電纜橋架走向斷面上的單位長度電纜的重量q及總荷載G

　　G總=n1q1+n2q2……nnqn　式中：q1·q2·q3……qn為每根電纜單位重量(kg/m)

　　n1·n2·n3……nn為相同電纜根數

　　G總<G允（電纜僑架的允許荷載參照荷載曲線圖表）

　　4、 選擇橋架根據電纜荷載及橋架安裝處的環境，以橋架的載荷曲線為依據，來確定橋架的類型和規格及立柱的間距、托臂的長度、橋架的層次，立柱的長度等。

　　5、 根據電纜走向及安裝的環境確定橋架的固定方式；懸掛式、直立式，(這兩種形式均可采用單側固定或雙側固定)、壁側式等。

　　6、 各種電纜在電纜橋架上的層次安排與層間距離。

　　電纜橋架層次的排列是：弱電控制電纜在最上層，接著一般控制電纜、低壓動力電纜、高壓動力電纜依次在下排列：如下表：這樣排列有利于屏蔽干擾通風、散熱等。

四、術語

電纜橋架各部件名稱含義及一般術語

主要部件

電纜橋架安裝時的支托，是通過立柱和托臂來完成的。立柱是支撐電纜橋架的主要部件；而橋架的荷重是通過托臂傳遞給立柱的。因此立柱和托臂是電纜橋架安裝的兩個主要部件。

鋁合金架

鋁合金制電纜橋架裝置的簡稱，由鋁合金材料制作托盤或梯架的直通彎通附件以及支吊架等構成用以支承電纜具有連續剛性結構的總體裝置。

梯形橋架

梯形電纜橋架直接承托電纜的部件的簡稱，由兩根縱向側邊與若干根橫檔構成的梯形部件

有孔托盤

有孔槽形電纜橋架直接承托電纜的部件的簡稱，由帶孔眼的底板和側邊所構成的或由整塊鋁合金板沖孔后彎曲制成底部有孔的槽形部件

無孔托盤

無孔槽形電纜橋架直接承托電纜的部件的簡稱，由底板與側邊構成的或由整塊鋁合金板彎曲制成實底的槽形部件。

其他系列

LQJ系列鋁合金電纜橋架是我廠自行設計制造的一種抗腐蝕橋架。它具有結構簡單、式樣新穎、耐腐蝕，安裝維護方便，不需保養等特點，能夠適用于廣泛的環境條件。

LQJ系列鋁合金防腐橋架按結構形式可分為LQJ-A、B、C型和LQJ-LPC型，前者分別采用不同截面形狀的鋁合金擠壓型材加工橋架邦板和梯檔，可制成梯級式、托盤式、槽式結構以滿足不同場合的需要，后者采用鋁板折邊成型，制成槽式匯線槽及各類特殊彎通，以滿足電纜布線的需要。LQJ-A、B、C型鋁合金擠壓型材加工成型后固溶和人工時效處理，不僅提高了耐蝕性，而且提高了鋁合金的強度，從而保證鋁合金橋架具有較高的承載能力。

LQJ系列鋁合金防腐橋架表面經陽極氧化處理，使其更具有優異的耐蝕性、具有耐腐蝕時間長、不需要保養的優點，特別適用于高溫、高濕、富鹽霧的環境中選用。
